現在我公司的項目工程中操控電纜屏蔽接地，電氣操控電纜部分選用兩頭接地辦法，弱電及熱控計算機監督電纜則選用一端接地辦法。

  電纜屏蔽接地是為避免電氣設備因受電磁攪擾構成誤動和損害，為避免電磁攪擾，操控電纜的屏蔽層均應接地。

  屏蔽電纜的屏蔽層兩頭接地使電磁感應在屏蔽層上發生一個感應縱向電流，該電流發生一個與主攪擾相反的二次場，抵消骨干繞場的效果，明顯下降磁場耦合感應電壓，可將感應電壓降到不接地時感應電壓的1%以下。當然屏蔽電纜的屏蔽層兩頭接地也存在以下兩個狀況：1、當接地網上呈現短路電流或雷擊電流時，因?yàn)殡娎|屏蔽層兩點的電位不同，使屏蔽層內流過電流，會引起額定的沖擊或攪擾電壓。2、當屏蔽層內流過電流時，對每個芯線將發生攪擾信號。但對應用于繼電保護和自動設備回路的屏蔽電纜，因?yàn)槠漭斎牒洼敵鼍幸欢嗽陔娋W(wǎng)的高壓或超高壓環境中，電磁攪擾是首要因數，為避免暫態過電壓，故電氣繼電保護和自動設備的電纜屏蔽層宜在兩頭接地。

       熱工自動化設備比較渙散，就地設備處的屏蔽層都要接到全廠公用地困難較大，且外表及操控體系信號絕大多數是低頻信號，為避免靜電攪擾，低頻信號接地的原則是單點接地，以避免構成接地回路。因而熱工專業規則電纜屏蔽層需在電子設備間DCS機柜處會集一點接地。

    翻閱國標《電力工程電纜規劃標準》GB50217-2007，就清晰了操控電纜屏蔽層的接地辦法：

3. 6. 9操控電纜金屬屏蔽的接地辦法，應契合下列規則：

    1 計算機監控體系的模擬信號回路操控電纜屏蔽層，不得構成兩點或多點接地，應會集式一點接地。

    2 集成電路、微機保護的電流、電壓和信號的電纜屏蔽層，應在開關安頓場所與操控室一起接地。

    3 除上述狀況外的操控電纜屏蔽層，當電磁感應的攪擾較大時，宜選用兩點接地；靜電感應的攪擾較大時，可選用一點接地。兩層屏蔽或復合式總屏蔽，宜對內、外屏蔽別離選用一點、兩點接地。

    4 兩點接地的挑選，還宜在暫態電流效果下屏蔽層不被燒熔。

3. 6. 10強電操控回路導體截面不該小于1.5mm2，弱電操控回路不該小于0.5mm2。

GB50171-2012《電氣設備裝置工程盤、柜及二次回路接線施工及檢驗標準》第6.0.4條第四款內容：屏蔽電纜的屏蔽層應接地杰出。和第7.0.11條規則：用于保護和操控回路的屏蔽電纜屏蔽層接地應契合規劃要求，當規劃未作要求時，應契合下列規則：1 用于電氣保護及操控的單屏蔽層接地應選用兩頭接地辦法。2 遠動、通訊等計算機體系所選用的單屏蔽電纜屏蔽層，應選用一點接地辦法；雙屏蔽電纜外屏蔽層應兩頭接地，內屏蔽層宜一點接地。屏蔽層一點接地的狀況下，當信號源浮空時，屏蔽層接地址應在計算機側；當信號源接地時，接地址應接近信號源的接地址。

《建筑物防雷規劃標準》GB50057-2010，對電纜屏蔽層的要求是：

6.3屏蔽、接地和等電位銜接的要求中第1條第2款規則：在需求保護的空間內，選用屏蔽電纜時其屏蔽層應至少在兩頭，并宜在防雷區交界處做等電位銜接，體系要求只在一端做等電位銜接時，應選用兩層屏蔽或穿鋼管敷設，外層屏蔽或鋼管應至少在兩頭，并宜在防雷區交界處做等電位銜接。

在《國家電網公司十八項電網嚴重反事端辦法》（修訂版）繼保專業要點施行要求中也有相關條文：

13.1.1.7 電纜主絕緣、單芯電纜的金屬屏蔽層、金屬護層應有牢靠的過電壓保護辦法。統包型電纜的金屬屏蔽層、金屬護層應兩頭直接接地。

15.7.3.7 保護設備之間、保護設備至開關場就地端子箱之間聯絡電纜以及高頻收發信機的電纜屏蔽層應雙端接地，運用截面不小于4mm2多股銅質軟導線牢靠銜接到等電位接地網的銅排上。

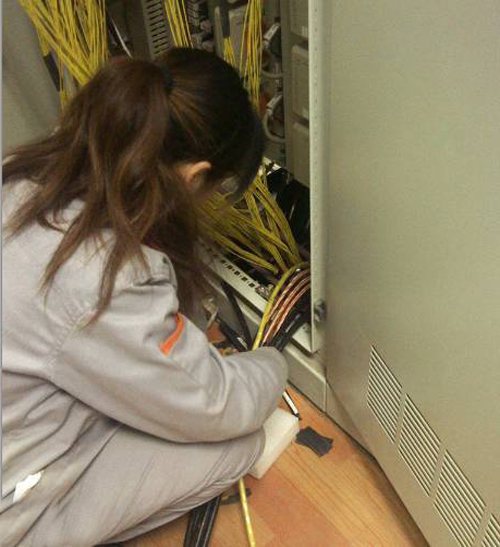

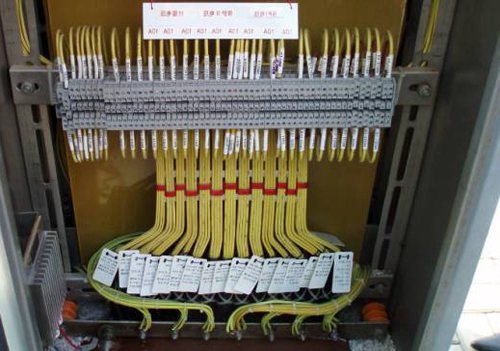

已然操控電纜屏蔽接地的原由很清楚，國家的標準標準很清晰。那屏蔽電纜的施工詳細辦法是什么呢？現在規劃的施工藍圖上根本對接線工藝不進行任何詳細闡明，電纜屏蔽層與引出線（黃綠多股線）是用焊接，仍是壓接，仍是環繞？各建設單位辦法紛歧。我公司的二次接線向來是選用搭接環繞，行將接地黃綠線的線芯纏緊在屏蔽層上，用PVC絕緣膠帶繞緊繞實后外加熱縮套熱縮的做頭辦法。這種施工工藝的缺點因黃綠線的線芯與屏蔽層的觸摸是銅間觸摸面，時刻久會在其外表構成一層氧化銅。氧化銅沒有自在移動的電子和離子，呈絕緣體結構，將直接增大觸摸阻值，使得屏蔽接地失掉成效。因而現在的施工工藝上，咱們選用了添加焊接的辦法，即在本來環繞的基礎上進行洛鐵燙錫，盡管增添了一道工序，但增強了觸摸的牢靠性，排除了或許帶來的質量上缺點。而關于雙層屏蔽的操控電纜而言，應將最外層屏蔽兩頭經過黃綠線引出接地，內層屏蔽一端引出在等電位接地。此刻，外層屏蔽因?yàn)殡娢徊疃袘?yīng)出電流，因而發生下降源磁場強度的磁通，然后根本上抵消掉沒有外屏蔽層時所感應的電壓。當然如果是避免靜電的攪擾，不論是一層仍是二層屏蔽，有必要單點引出接地。這兒還有一點要注意：在成束綁扎或編扎黃綠線會集壓接接地時，對同壓一接線鼻子壓接線芯數量上國家標準標準上有新的要求：當接地線較多時，可將不超越6根的接地線同壓一接線鼻子，且應與接地銅排牢靠銜接。



這首要考慮線芯綁扎過多會集壓接，會導致接地的不牢靠，別的也不利于今后的設備保護檢修。
