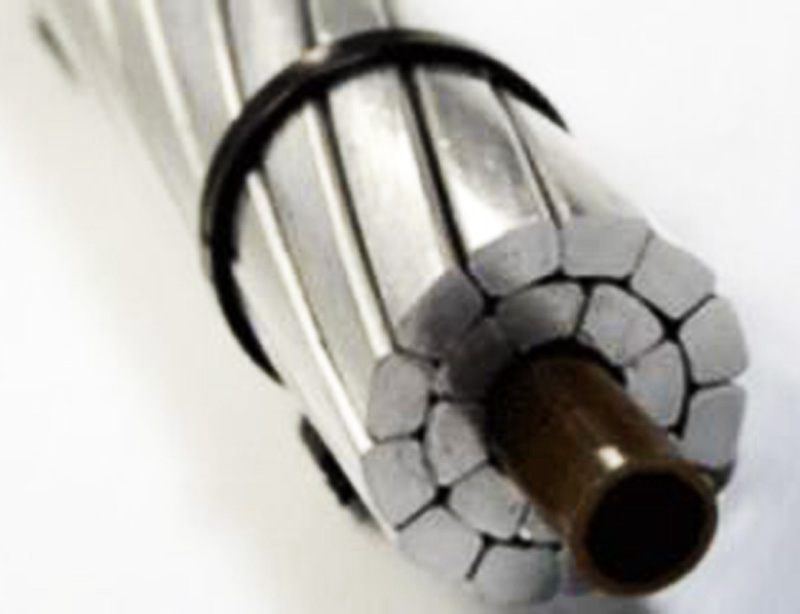

珠江冠纜鋁電纜絞線生產工藝是什么？

絞線是以絞合單線繞絞線軸等角速度旋轉和絞線勻速行進運動完成的。常用的有銅、鋁兩種，銅、鋁線能夠絞制成各種不同標準截面以及不同品種的電線電纜的導線電芯。適用于作業頻率較高，單股線材的集膚效應和附近效應損耗過大的場合。運用絞線能夠使運轉溫度下降，比較同截面積的單股線，絞線具有更高的機械性、柔韌性。

　　一.絞線的意圖：

　　1.選用單根導線不易曲折，柔軟性差，給出產、運送、設備、敷設和運用都帶來了困難。

　　2.因為單根導線截面大，渦流損耗大，影響輸電作用。

　　3.意圖：確保電氣功能上有必定截面;力學功能上有必定的柔軟性。

　　二.絞線的長處：

　　1.柔軟性好

　　2.安穩性好

　　3.可靠性好

　　4.強度高

　　三. 絞線的分類及用處：

　　1.一般絞線：

　　鋁絞線(LJ)：長處：導體分量輕，導電性好。用處：應用于受力較小的架空電力線路的配電線。



　　硬銅絞線(TJ)：長處：電氣功能優越;用處：架空輸電線路。

　　鋁合金絞線(LHAJ)：長處：抗拉強度高，導電率較鋁絞線低10%。用處：冰川、山區、丘陵等地。

　　鋁包鋼絞線：長處：抗拉強度高。用處：大跨過線路。

　　2.組合絞線：

　　鋼芯鋁絞線(LGJ)：長處：抗拉強度高。

　　用處：架空輸電線路，配電線路，重冰區及大跨過輸電線路。

　　防腐鋼芯鋁絞線：長處：防止鋼芯腐蝕，進步導線運用壽命。

　　用處：咸水湖、濱海、工礦區及腐蝕氣氛嚴峻區域。

　　鋁包鋼芯鋁絞線：長處：防止鋼芯腐蝕，進步導線運用壽命。下降線損。單位分量減輕，增大了導線跨距。

　　3.特種絞線：

　　擴徑鋼芯鋁絞線:長處：添加導線外徑，節省有色金屬，削減電暈丟失。用處：高電壓輸電及高海拔輸電

　　擴徑空心導線：長處：具有較大的導線外徑，削減電暈丟失，節省有色金屬。用處：高壓變電站。

　　消振及空地型絞線：長處：各絞層別離，能自身削減振蕩。用處：多風暴區域。

　　防冰雪絞線：長處：抗冰雪能力強。用處：重冰區地帶。

　　銅電刷線：長處：結構安穩，柔軟性杰出，選用束絞和復絞而成。用處：電機中的引接線。

　　裸銅軟絞線：特色：選用股線正規絞合、束絞、無復絞或束絞后按正規絞合復絞等方法。用處：銜接電機、電器設備部件。



　　銅織造線：長處：導線柔軟。用處：移動電器配備的銜接線，也用于轎車，拖拉機蓄電池的銜接。

　　鍍鋁鋼芯鋁絞線：特色：鍍鋅鋼絲改為鍍鋁鋼絲。添加抗腐蝕性。用處：用于防腐線路。

　　耐候絕緣架空線：特色：在LJ和LGJ絞線外表加絕緣層。用處：線路經過林區和城市運用。

　　導電線芯：特色：大多用油浸紙絕緣和塑料絕緣的電力電纜。

　　1.硬線芯：用于船用電纜、電力電纜等。

　　2.軟線芯：用于礦用電纜、橡套電纜等。

　　3.特軟電纜：用常常移動的電線電纜線芯及有特殊要求的導電電線電纜。

　　四.絞合設備

　　包含籠式絞線機、盤式絞線機、叉式絞線機、框式絞線機、管式絞線機、束線機等。



　　設備組成部份：

　　1)放線部份

　　2)牽引設備

　　3)收線設備

　　4)拖動體系

　　5)其他：計米器、電氣、液壓、氣壓操控設備和分線板、壓模、壓型、預扭、繞包、主動泊車等設備。

　　五.絞線工藝

　　A、絞合節距

　　界說：單線沿絞線軸向方向旋轉一周所行進的間隔。

　　節距比：節距與直徑的比值。

　　由示意圖可得出，絞線節距核算公式如下：

　　h=Lsina=pD¢tga

　　L2=(pD¢)2 h2

　　h—絞線節距長度; L—一個節距內的單線打開長度;

　　D¢—節圓外徑，D¢=D-d; D—絞線外徑;

　　d—單線外徑; a—螺旋升角;

　　d1=d/sina

　　絞線節距的丈量：劃印法或壓印法

　　絞線節距比：

　　m=h/D

　　m¢=h/D¢=h/(D-d)

　　m—實踐節距比

　　m¢—理論節距比

　　闡明：節距比是絞線的一個重要參數，它的巨細同絞線的質量和絞線進程有很重要的聯系。

　　a) 節距比小，絞線就比較柔軟，絞合嚴密，出產功率低。一起因為絞入率添加，資料耗費增大，絞線單位分量也增大。一起也下降了導線的導電率。

　　b) 當節距比倍數過大時，制作和運用時簡單松股，使絞合不嚴密，可是防止了節距過小形成的缺陷。

　　B、絞入系數：是指絞線在一個絞合節距內，單線實踐長度與絞線節距長度之比。

　　K=L/h=1 )2

　　K—絞入系數; L—絞線中每一節距長度的單線打開校直后的長度;

　　h—絞線節距長度; m¢—理論節距比。

　　絞入率是指在一個節距內，單線實踐長度和絞線節距長度的差值與絞線節距長度之比。

　　l=(L-h)/h´100%

　　l=絞入率 L—單線打開長度

　　h—絞線長度

　　a) 絞線中單線長度核算

　　l=Km×L

　　l—單線長度 Km—均勻絞入系數

　　L—絞線長度

　　b) 絞線分量的核算

　　G=S×L×Km×ρ

　　G—絞線分量 S—絞線截面積(mm2)

　　L—絞線長度 Km— 均勻絞入系數;

　　ρ—所用金屬資料密度(鋁2.703g/cm3、鋼7.80 g/cm3、銅8.89 g/cm3)。

　　c) 絞線直流電阻的核算

　　R20=r20KmL/S

　　R20—溫度為20°C時，絞線的直流電阻

　　r20—20°C時單線的電阻系數(W·mm2/m)

　　Km—均勻絞入系數 L—絞線長度

　　S—導體的總截面積(mm2)

　　C、絞合方向



　　同心絞合的相鄰層的絞合方向相反

　　多層線都絞組成圓形，當絞線受力時各層發生的滾動力矩彼此抵消，防止各層單線向一個方向滾動而松股，一起也能使絞線發生滾動力矩的分力，防止絞線在未拉緊時打卷。關于鋼芯鋁絞線而言，各層鋁線絞合在鋼芯上就像一個螺旋線繞在軛鐵外，當電流經過鋁線時發生磁力線，絞線各層絞向相反，磁力線的方向相反，各層磁力線相互抵消，削減溝通阻抗。

　　1、方向：方向分為左向(S向)和右向(Z向)。

　　2、絞合規律：鋁絞線和鋼芯鋁線最外層絞向為右向，電氣配備用電線電纜和電力電纜用的銅鋁導電線芯最外層絞向為左向。

　　D. 絞線外徑的核算：D=D0 2nd

　　D0—絞線中心層直徑

　　d—圓單線直徑

　　n—絞層數

　　E. 束線外徑的核算：D束=DK

　　D—單線直徑及根數與束線相一起的同心層絞線外徑

　　K—調整系數

　　F. 絞線的填充系數

　　界說：絞線截面與相同外徑的單線的截面之比。即空間的利用率。



　　公式：η= d2×Z×km/D2×100%

　　d—絞線中單線直徑

　　D—絞線外徑 Z—單線根數

　　km—各層絞線均勻絞入系數

　　六.一般絞線

　　1、絞合方法

　　裸絞線和絞合線芯的絞合方法有退扭和不退扭兩種：

　　退扭絞合：指在整個絞合進程中單線(或股線)自身不改變。

　　不退扭絞合：絞合進程中，每絞一個節距，單線(或股線)自身要改變360°，即絞合時導線繞中心軸線公轉一周時，導體自身也自轉一周。

　　2、絞線的緊壓：扇形緊壓線芯和圓形緊壓線芯。

　　七.架空絞線

　　1、同一單線構成的絞線：由同一種資料、同一種直徑的單線制成。一般為同心層絞。

　　2、有鋼線加強的絞線

　　鋼芯鋁絞線的鋁截面比有三種：

　　a) 鋁鋼截面比為6.0及5.3

　　b) 鋁鋼截面比為8.0

　　c) 鋁鋼截面比為4.3及4.4

　　3、結構核算

　　項目

　　中心層為1根單線時

　　中心層單線為Z0=2～5根時

　　絞線外徑D

　　D=D0 2nd

　　D=D0 2nd

　　某一層絞線的單線根數Zn

　　Zn=6n

　　Zn=Z0 6n

　　絞線中單線根數Z

　　Z=1 3n(n 1)

　　Z=(Z0 3n)(n 1)

　　D0—中心層絞合外徑 n—絞線層數 d—單線直徑

　　4.其它類型的架空線

　　a)防腐鋼芯鋁絞線

　　b)緊縮型絞線

　　c) 擴徑鋼芯鋁絞線：

　　d) 特種絞線

　　1) 消振絞線及空地絞線

　　2) 擴徑、空心絞線

　　3) 防冰雪絞線



　　八、異型絞合線芯

　　A) 扇形線芯的絞合和緊壓：

　　扇形絞合的要求：

　　1、中心層中心線上的單線應相同擺放在扇形線的中心上。

　　2、滑移要求，即扇形外周的單線應能在中心層上滑移，中心層中側兩頭兩根單線也能滑動，這樣在包絕緣后的扇形線芯，在絞成電纜芯時沒有退扭，外周各單線力求盤繞扇形線中心有所滑動。

　　3、一般扇形節距比常選用：

　　外層節距比10～12;

　　鄰外層節距比13～16;

　　內層節距比20～25。

　　扇形線芯的緊壓：緊壓線芯的絞合與壓型是接連進行，各單線經過并線模，絞合后即進入壓輥成型。

　　扇形線芯的長處：導體選用扇形結構，能夠減小電纜的外徑。與同標準的圓形電纜比較，扇形芯電纜成纜后的直徑要小20%～25%，能夠節省成纜的填充和包帶資料，以及電纜的鎧裝和護層資料，使扇形芯電纜的本錢比圓形芯電纜下降15%～20%。

　　B) 圓形線芯的絞合和緊壓

　　a) 圓形線芯絞合的要求

　　選用同心式正規絞合除各層絞向相反外，在中心層單線根數固定情況下，每層單線的根數也是固定的，即永久多六根。僅有例外情況是當中心層為1根時，其第一層絞線的單線數是6根，比中心層1根單線只多出5根。

　　b) 圓形線芯的緊壓

　　經過拉拔模拉拔：35mm2及以下的緊壓線芯選用一次緊壓;50 mm2 及以上的緊壓線芯選用分層緊壓。

　　c) 緊壓圓形導體的長處：為了進步絞合導體的外表質量，縮小導體直徑，削減絞線中單線之間空地，導體電場均勻性得到進步，添加了高壓和超高壓電纜的運用可靠性。
